某 電 廠發變組系統見下圖，主變?yōu)槿ψ?，廠變低壓側為雙分支，發變組差動包含四個支路電流，分別為主變220kV側I1，110kV側I2，高廠變高壓側I3，發電機中性點側I4。 各側TA極性端如圖，規定各側電流參考方向，流入發變組為正方向。

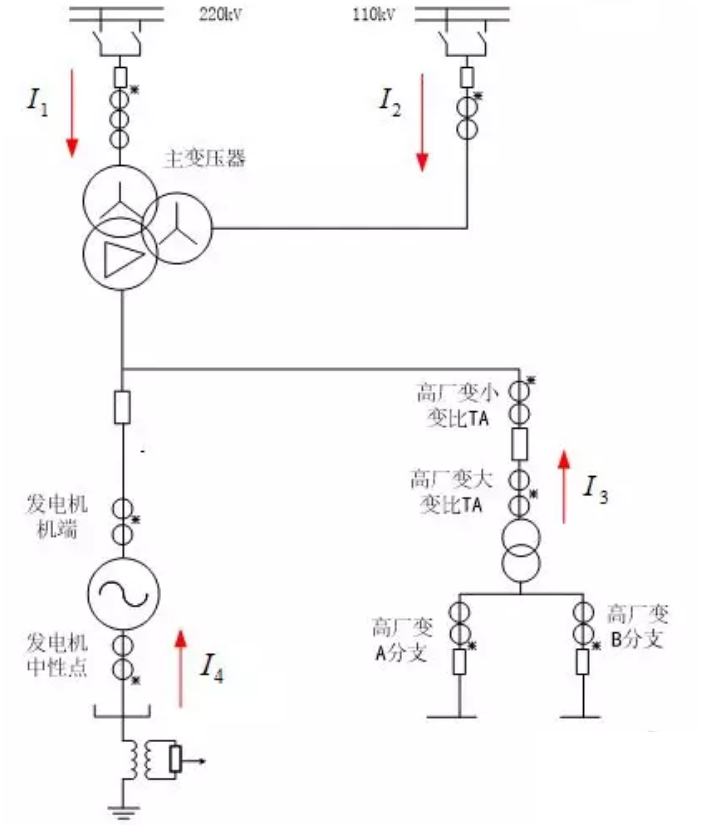

△  發變組系統圖

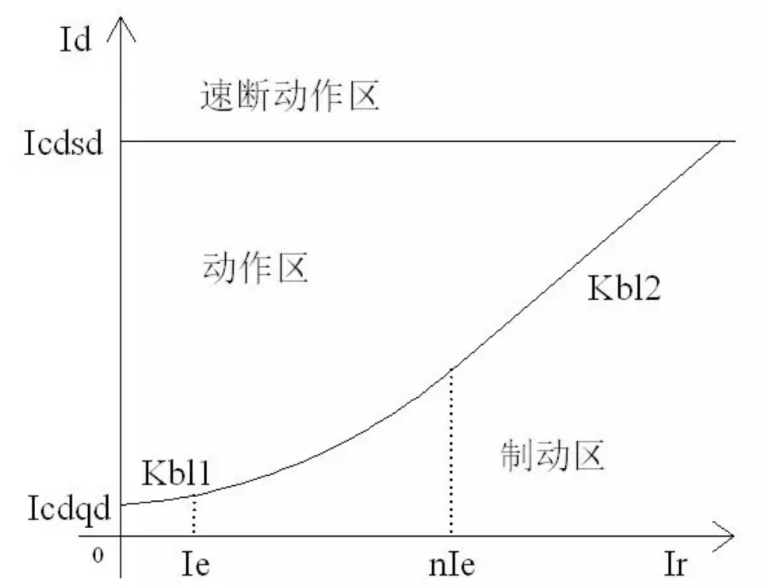

△  差動動作特性圖

比率差動保護動作方程 ：

本文介紹如何使用繼保之星-7000 數模一體繼電保護測試儀調試PCS-985發變組差動保護。

1）保護定值控制字設置 ：

2）保護壓板設置 ：

在“壓板定值”里，將“發變組差動保護”軟壓板置“1”，將“檢修”硬壓板置“1”，斷開“跳閘出口”硬壓板。

PCS-985中發變組差動YD11電流相位補償采用Y側向▲側補償?shù)姆椒ǎ?mpchecktext contenteditable="false" id="1648173605252_0.13749587251055084">

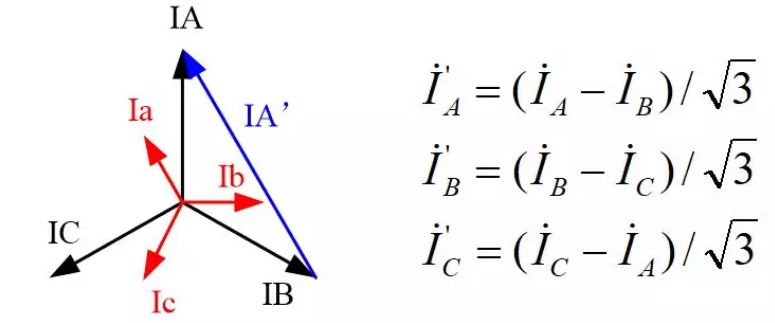

△  PCS-985轉換向量圖及公式

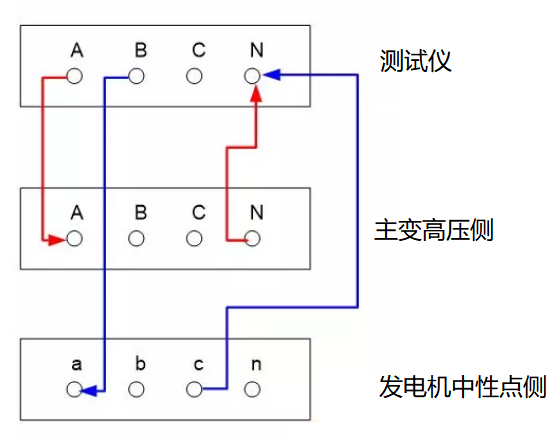

△  PCS-985差動接線圖

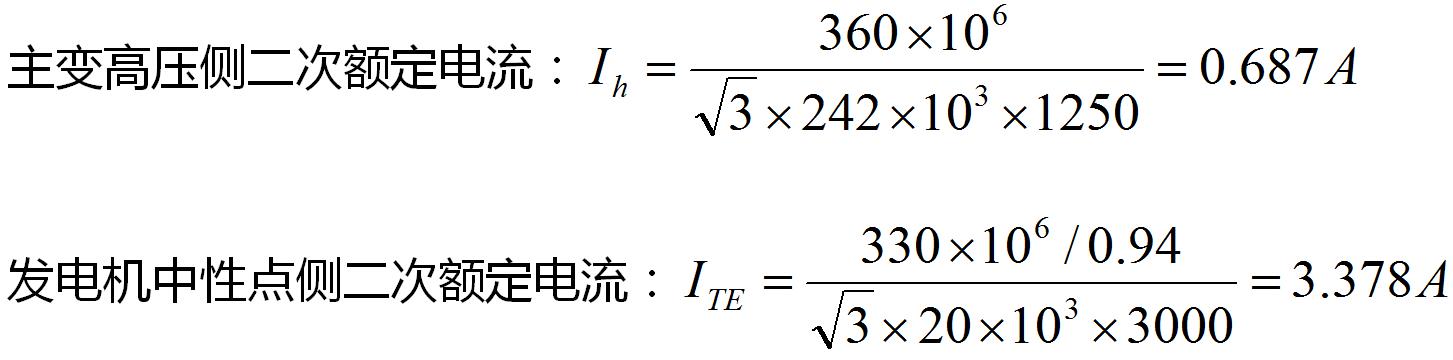

1）計算各側二次額定電流

2）做平衡電流

根據以上試驗接線與分析，通過繼保之星-7000 兩相電流即可做發變組差動平衡值。 高壓側A相施加電流IA=1.732*0.687=1.19A∠0°，中性點側A相流入電流IB=3.378A∠180°，中性點側C相流出電流為3.378A∠180°。 按照此電流施加，查看保護采樣發變組差動電流為0Ie，制動電流為1Ie。

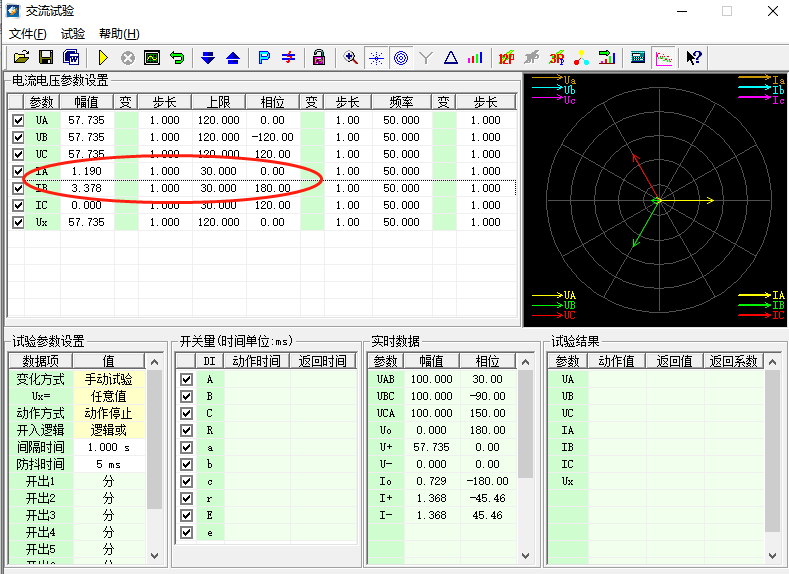

△  發變組平衡電流參數設置

3）比率差動邊界試驗按照下表進行試驗 。 注意試驗時高壓側側電流歸算至額定電流時需除以1. 732，試驗數據見下表。

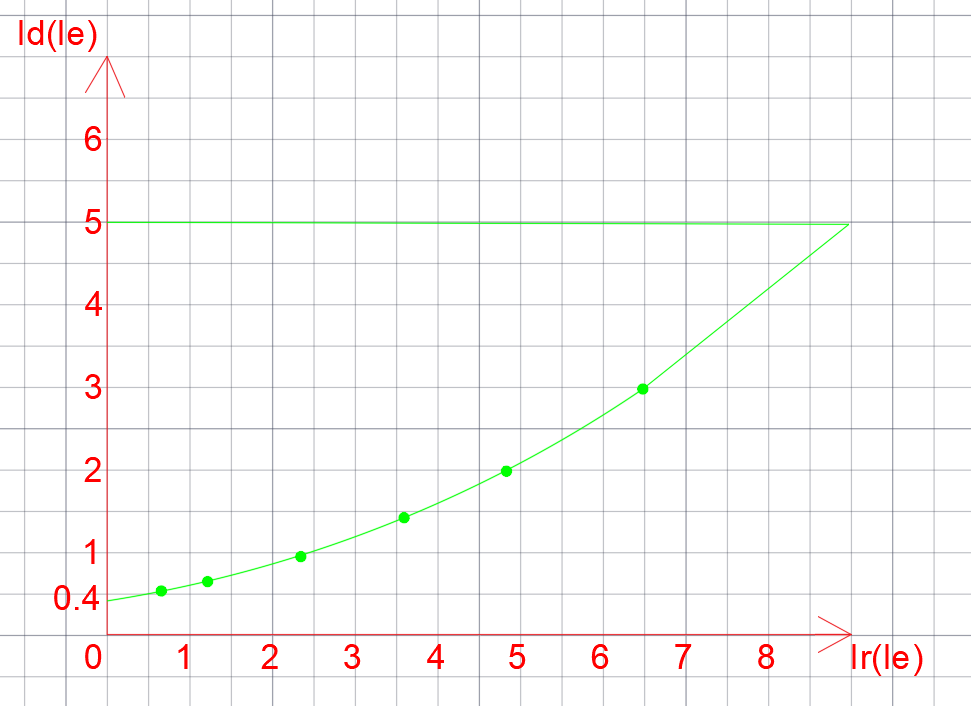

根據以 上試驗數據的制動電流Ir和差動電流Id，即可描繪出發變組差動比率邊界曲線圖。
