案例實操丨電廠新增間隔CT極性試驗

發布時間：2023/11/21武漢市豪邁電力自動化技術有限責任公司

試驗設備： HTA-3300 三相數字式智能大電流源

試驗?zāi)康模?mpchecktext contenteditable="false" id="1700536058764_0.2662894701485905"> 控制智能電流產生相位可控的大電流，注入電流互感器一次側，模擬實際負荷，一次性檢測整個一次、二次回路的向量關系，通過母差采樣判斷CT極性是否正確。

1、接線方法

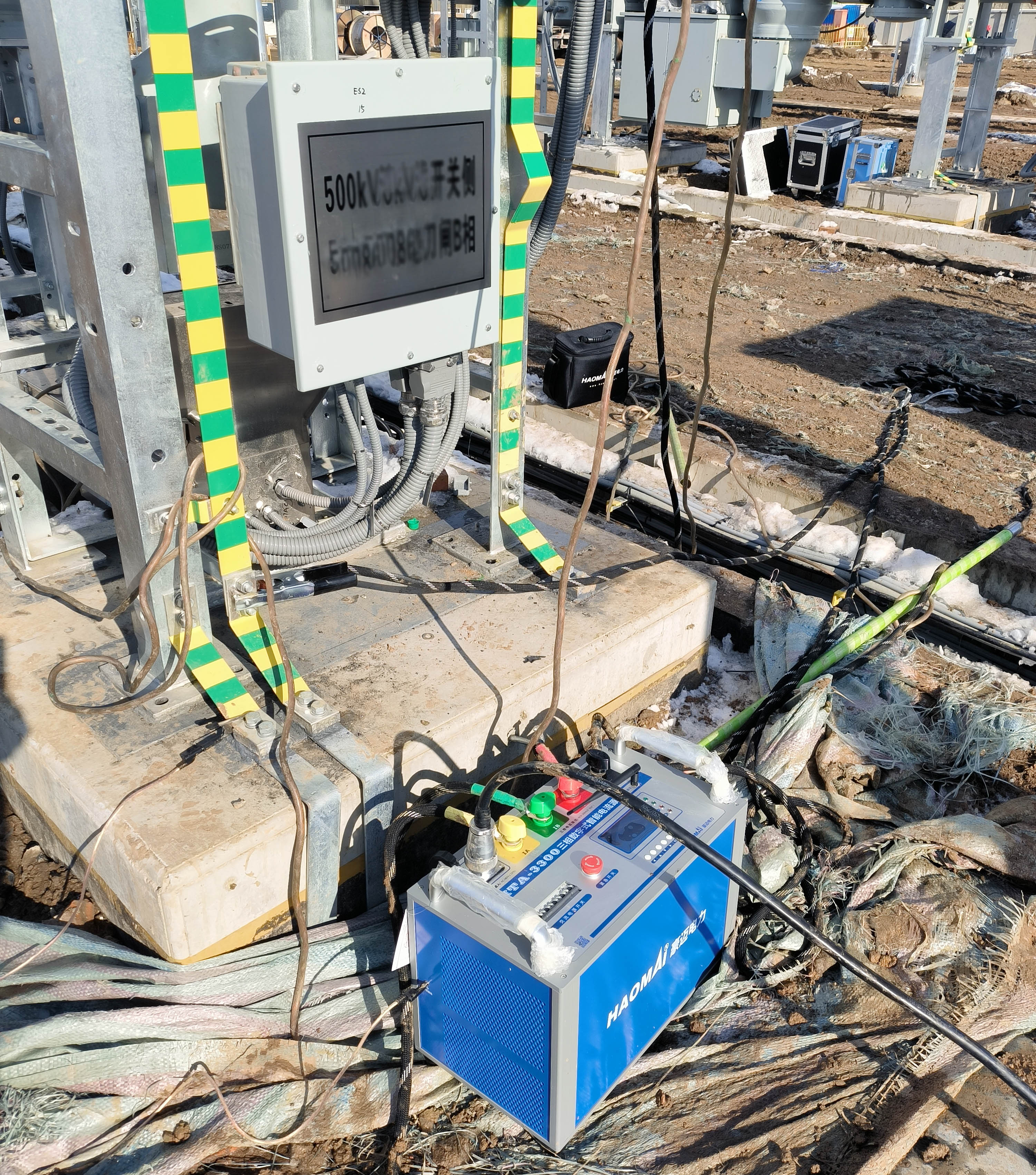

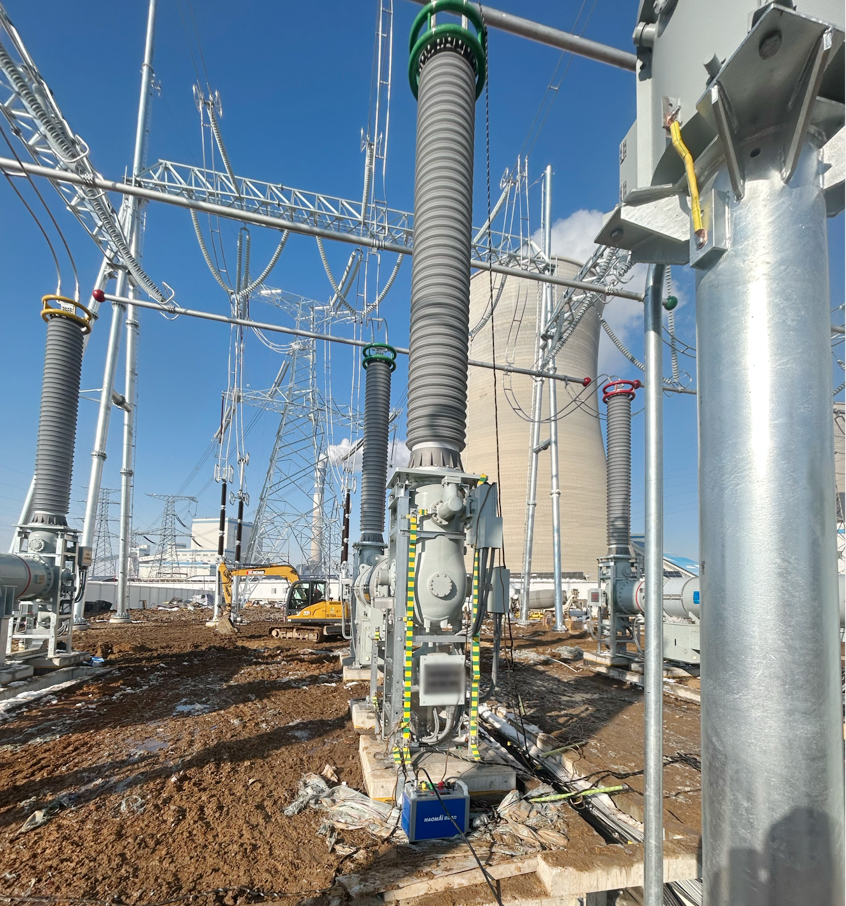

1）電流源接線：使用HTA-3300 三相數字式智能大電流源加在5008617刀閘與線路1側A/B/C三相上方，合上刀閘50086、50081、50096，合上開關5008，在刀閘5 00967下側 CT側同時接入地排形成一個回路。

2）斷開其它間隔隔離刀閘。

2、試驗流程

HTA-3300 三相數字式智能大電流源通電，設置為單機操作狀態，各相電流設置成60A幅值狀態，檢查電流相序是否正確，加C相時顯示開路無采樣，A/B兩相可以加到60A，判斷C相回路有開路，經工作人員現場實地排查是接地點側接觸存在問題，排除問題后繼續加量，HTA-3300顯示三相采樣正常，表示回路正常。 ?

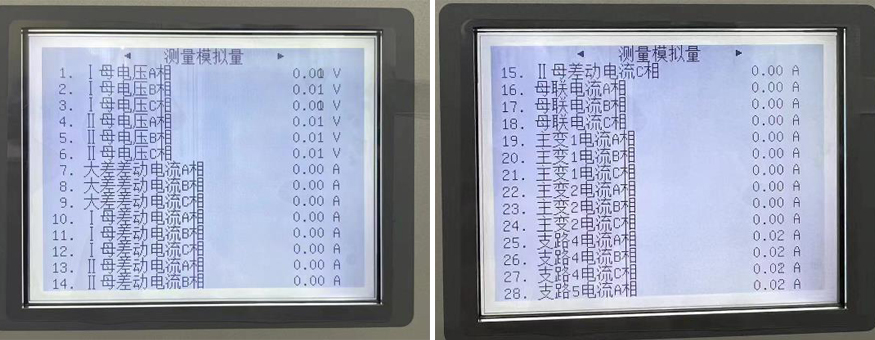

HTA-3300裝置上輸出三相80A正序電流，在母差保護上查看兩個間隔采樣信息如下所示：

間隔名稱	變比	A相電流	B相電流	C相電流
線路1（支路4）	4000/1	0.02	0.02	0.02
9號機組（支路5）		0.02	0.02	0.02
差動電流		0.04	0.04	0.04
制動電流		0	0	0

通過以上數據分析，模擬區外故障，母差電流應為0A，而實際母差保護屏柜顯示差流0.2A，表示有一側CT極性接反。由于電廠側為新投運間隔，現場工作人員分析，該間隔CT極性接反，在電廠側進行改線之后重新加量，母差差流顯示為0A，表示CT極性正常。
